Ob Landschaftsarchitekt, Planungsbüro der Kommune oder Bauunternehmen: Wer ein Minispielfeld plant, braucht verlässliche Vorgaben für Unterbau und Fundamente, die Zertifikate für die Abnahme und einen Ansprechpartner, der die Details kennt. Hier finden Sie die Unterlagen, die wir dafür bereitstellen.
Den Unterbau und die Köcherfundamente erstellt meist ein Bauunternehmen vor Ort nach unserem Bauplan. Das Bandensystem liefern wir; montieren kann es unser Team oder der Kunde selbst.
Das komplette System ist vom TÜV Rheinland nach DIN EN 15312 für frei zugängliche Multisportgeräte geprüft und trägt das GS-Zeichen. Die Zertifikate stehen unten zum Download.

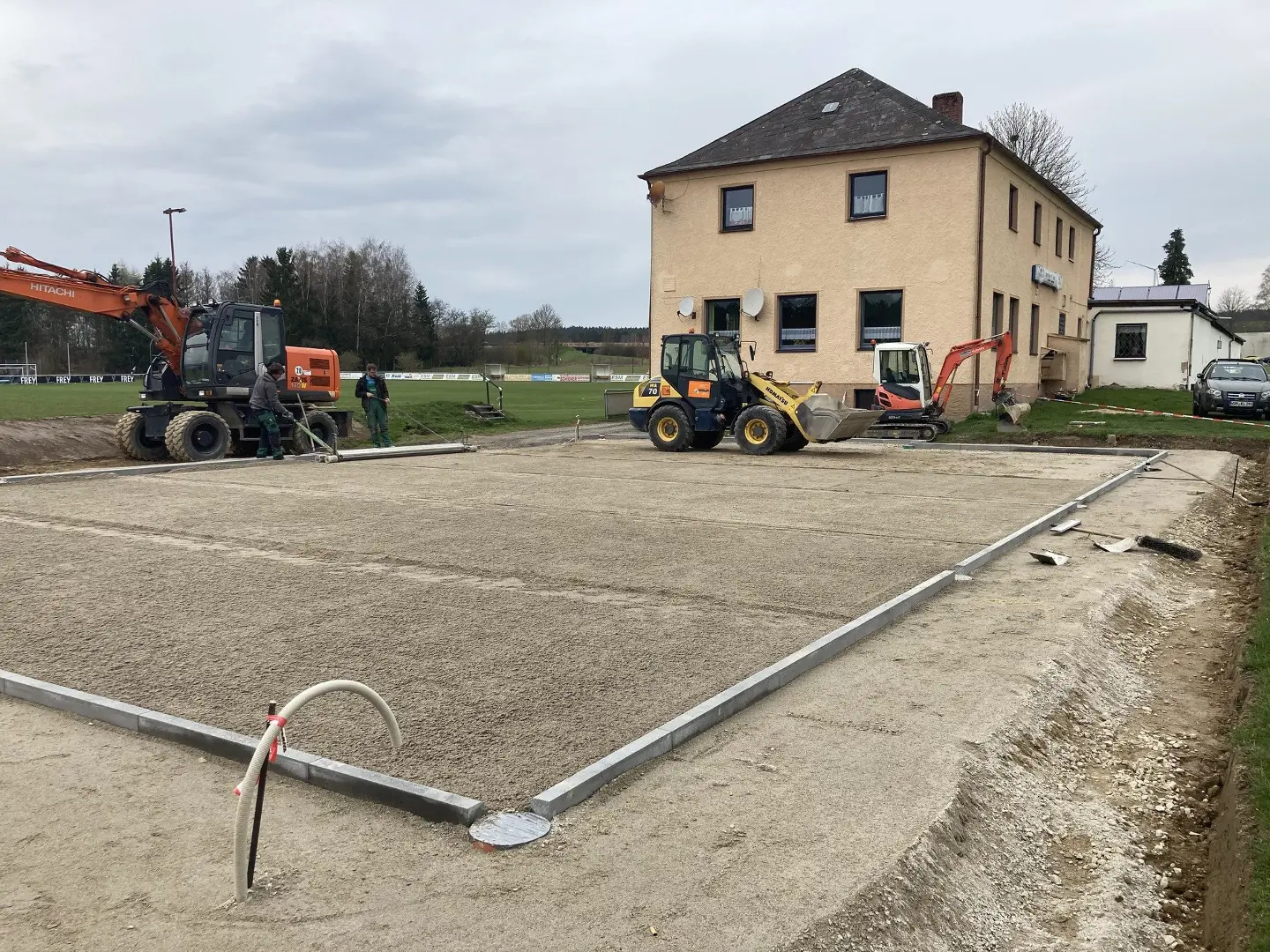

Für den Classic wird der Boden ausgekoffert, mit Sand, Schotter und Splitt verfüllt und verdichtet, wie im Sportplatzbau nach DIN 18035 Teil 7. Die Beiblätter zeigen Aufbau, Körnung und Ebenheit für Kunstrasen mit ET-Schicht, mit Shock-Pads und für Kunststoffbeläge.
Der Classic steht mit Pfosten in Köcherfundamenten, der Advanced in der Regel ohne Fundamente auf einer ebenen, tragfähigen Fläche wie Asphalt oder Beton. Der Vergleich der beiden Systeme hilft bei der Wahl.
Standardgrößen von 15 x 10 m bis 40 x 20 m mit Toren von 3 x 2 m oder 5 x 2 m, jede andere Größe auf Anfrage. Die Tore mit Türen sind als Notausgang TÜV-zugelassen.
Ausschreibungstexte für das Leistungsverzeichnis und Zeichnungen als PDF schicken wir Ihnen für Ihr Projekt zu.
Die Anleitung für die regelmäßige Sichtprüfung und Wartung nach EN 15312 gehört zu den Unterlagen für den Betreiber; Ersatzteile kommen direkt vom Hersteller.
Die Installationsvorgaben unterscheiden sich vor allem darin, wie das System am Boden steht.
Köcherfundamente
Pfosten in Köcherfundamenten, Unterbau nach DIN 18035 Teil 7.
Mehr erfahren →
Ohne Fundamente
Freistehend auf ebener, tragfähiger Fläche, in der Regel ohne Fundamente.
Mehr erfahren →
Antivandal
Der Classic mit Ballfang aus Doppelstabmatten, mit eigenen Installationsvorgaben.
Mehr erfahren →
Multisport
Mit Basketball- und Netzvorrichtung; Tragschicht für Kunststoffbeläge laut Beiblatt.
Mehr erfahren →1. Beratung und Angebot: Sie schicken Lageplan und Untergrund, wir schlagen System und Größe vor.
2. Planung: Sie erhalten Bauplan und Installationsvorgaben für Unterbau und Fundamente.
3. Bau: Ein Bauunternehmen vor Ort erstellt Unterbau und Fundamente.
4. Montage: Wir liefern das Bandensystem und montieren es, oder Sie montieren es selbst.
5. Übergabe: mit TÜV-Zertifikat und Wartungsanleitung für den Betreiber.
Von 15 x 10 m für 3 gegen 3 bis 40 x 20 m für 7 gegen 7. Das DFB-Maß ist 20 x 13 m. Jede andere Größe ist auf Anfrage möglich.
Modell, Größe, Farben, Netze und Belag wählen, den Entwurf als PDF mitnehmen und ein kostenloses, unverbindliches Angebot anfordern.
Spielfeld gestalten
Installationsvorgaben Classic
Installationsvorgaben Advanced
Installationsvorgaben Classic Antivandal
Beiblatt: Schotterschicht und Schalung
Beiblatt: Tragschicht für Kunstrasen mit ET-Schicht und Kunststoffbeläge
Beiblatt: Tragschicht für Kunstrasen mit Shock-Pads
TÜV Rheinland: SoccerGround Classic
TÜV Rheinland: SoccerGround Classic Antivandal
Classic und Advanced
Wartung und Instandhaltung Bandensystem
Schicken Sie uns Lageplan, Maße und Untergrund. Wir beantworten Ihre technischen Fragen und schicken Ihnen Ausschreibungstexte und Zeichnungen für Ihr Projekt.
Wir sind zertifiziert nach EN 1090, WPK gemäß EN 1090-1, Schweißzertifikat gemäß EN 1090-2 und verfügen über die große Herstellerqualifikation gemäß DIN 18800-7 Klasse E. Des weiteren sind wir gemäß ISO 9001:2015 zertifiziert.
